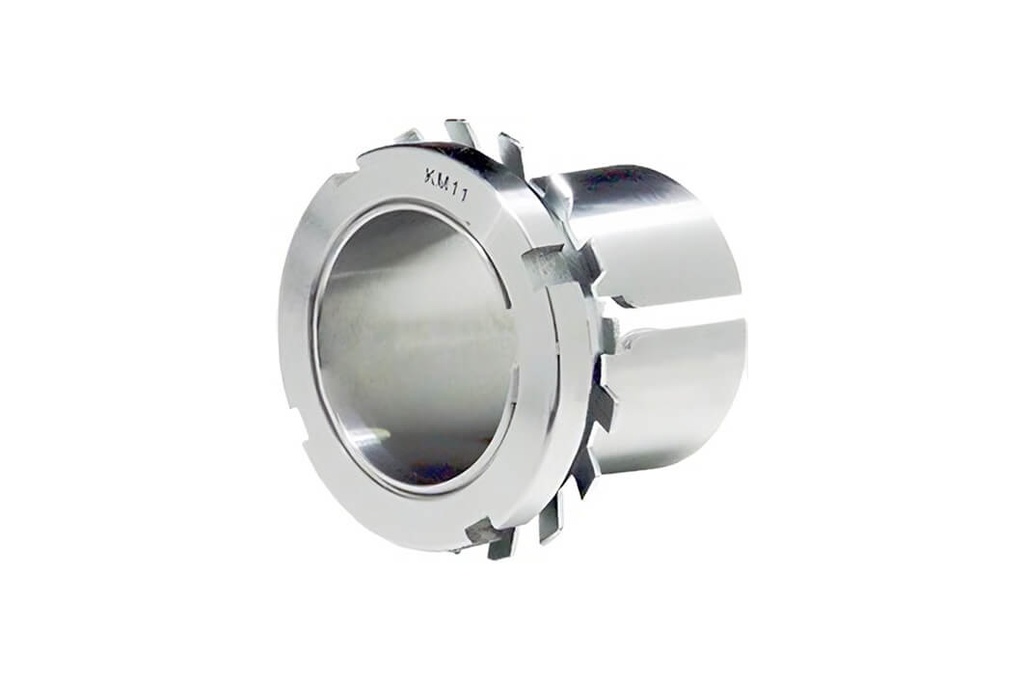

H31軸承套筒/緊定套
軸承緊定套通常用於將帶錐形孔的軸承定位到圓柱座上，因為它們可用於滑動軸或階梯軸。 它們易於安裝，無需在軸上額外放置。 當緊定套用於光軸時，軸承可以位於軸上的任何位置。 在階梯軸上與L形隔圈一起使用時，軸承可以精確軸向定位，便於軸承安裝和拆卸。 為了提高耐用性，我們所有的軸承緊定套均採用 SS400 材料製造。 提供完整的鎖緊螺母和鎖緊華司墊圈或鎖緊板可配對整組出貨。
Specifications產品規格
- 整組緊定套附螺母及華司。
- 此欄套筒內徑規格有H/HE/HA 。
| 軸承套筒型號 | 軸承套筒內徑尺寸 | 適用之軸承型號 | |||||
| H | HE | HA | H-OH | ||||
| mm | in. | in. | mm | ||||
| 3120 | 90 | 3 1/2 | 3 7/16 | - | 23120K | ||
| 3122 | 100 | 4 | 3 15/16 | - | 23122K | ||
| 3124 | 110 | 4 1/4 | 4 3/16 | - | 23124K | 22224K | 20324K |
| 3126 | 115 | 4 1/2 | 4 7/16 | - | 23126K | 22226K | 20326K |
| 3128 | 125 | 5 | 4 15/16 | - | 23128K | 22228K | 20328K |
| 3130 | 135 | 5 1/4 | 5 3/16 | - | 23130K | 22230K | 20330K |
| 3132 | 140 | 5 1/2 | 5 7/16 | 140 | 23132K | 22232K | 20332K |
| 3134 | 150 | 6 | 5 15/16 | 150 | 23134K | 22234K | 20334K |
| 3136 | 160 | 6 1/2 | 6 7/16 | 160 | 23136K | 22236K | |
| 3138 | 170 | 6 3/4 | 6 15/16 | 170 | 23138K | 22238K | |
| 3140 | 180 | 7 | 7 3/16 | 180 | 23140K | 22240K | |
| 3144 | 200 | 8 | 7 15/16 | 200 | 23144K | 22244K | |
| 3148 | 220 | 8 1/2 | - | 220 | 23148K | 22248K | |
| 3152 | 240 | 9 1/2 | - | 240 | 23152K | 22252K | |
| 3156 | 260 | 10 1/2 | - | 260 | 23156K | 22256K | |
| 3160 | 280 | - | - | 280 | 23160K | 22260K | |
| 3164 | 300 | 12 | - | 300 | 23164K | 22264K | |
| 3168 | 320 | 12 1/2 | - | 320 | 23168K | ||
| 3172 | 340 | - | - | 340 | 23172K | ||
| 3176 | 360 | - | - | 360 | 23176K | ||
| 3180 | 380 | - | - | 380 | 23180K | ||
| 3184 | 400 | - | - | 400 | 23184K | ||
| 3188 | 410 | - | - | 410 | 23188K | ||
| 3192 | 430 | - | - | 430 | 23192K | ||
| 3196 | 450 | - | - | 450 | 23196K | ||
| 31/500 | 470 | - | - | 470 | 231/500K | ||
